Tổng quan các bộ phận thông thường của khuôn ép nhựa

Trong ngành khuôn đúc/ép nhựa, các linh kiện và phụ kiện được sử dụng trong khuôn thường bao gồm các bộ phận quan trọng để đảm bảo quá trình sản xuất diễn ra hiệu quả, chính xác và bền bỉ. Dưới đây là danh sách các linh kiện và phụ kiện phổ biến thường được sử dụng trong khuôn ép nhựa:

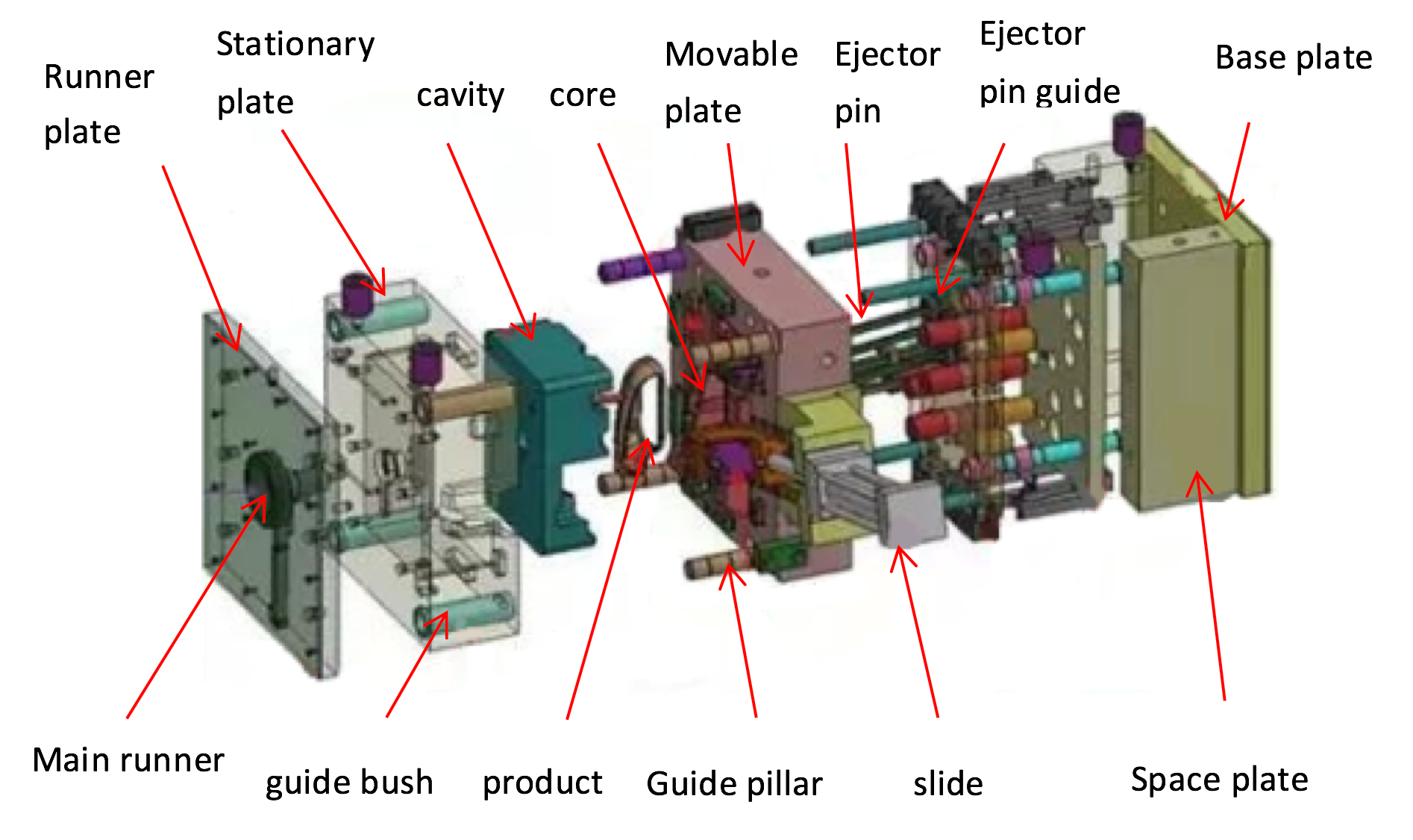

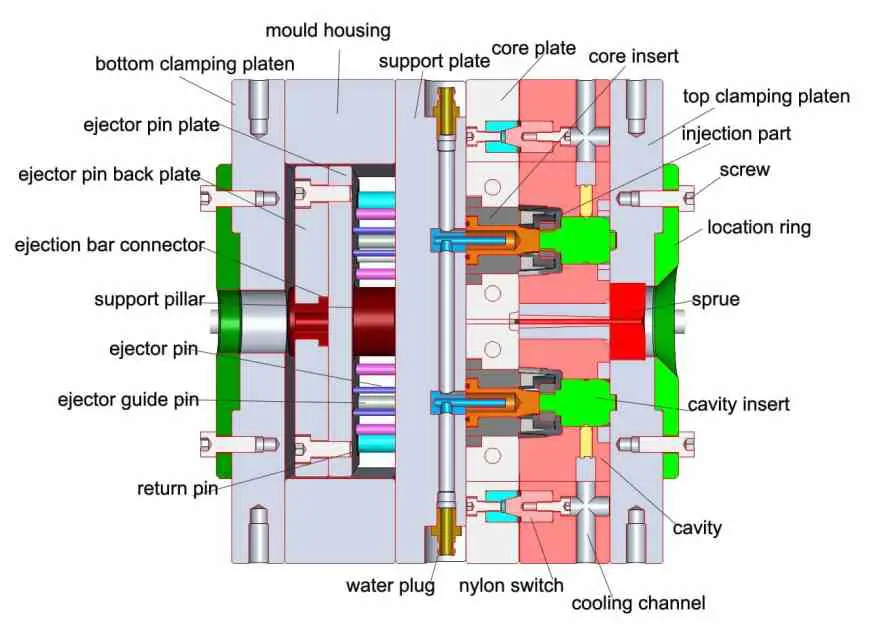

1. Các bộ phận chính của khuôn ép nhựa

• Lõi khuôn (Core): Tạo hình dạng bên trong của sản phẩm nhựa.
• Khoang khuôn (Cavity): Tạo hình dạng bên ngoài của sản phẩm nhựa.
• Tấm khuôn (Mold Base): Khung chính chứa các bộ phận của khuôn, thường làm từ thép hoặc hợp kim chất lượng cao.
• Bạc dẫn hướng (Guide Pins/Bushings): Đảm bảo căn chỉnh chính xác giữa hai nửa khuôn (phần cố định và phần di động).
• Chốt đẩy (Ejector Pins): Đẩy sản phẩm ra khỏi khuôn sau khi ép xong.
• Tấm đẩy (Ejector Plate): Hỗ trợ chuyển động của các chốt đẩy.
• Kênh làm mát (Cooling Channels): Hệ thống ống dẫn nước hoặc chất làm mát để kiểm soát nhiệt độ khuôn.
• Cổng phun (Sprue): Đường dẫn nhựa nóng chảy từ vòi phun vào khuôn.
• Kênh dẫn nhựa (Runners): Hệ thống dẫn nhựa từ cổng phun đến khoang khuôn.
• Cửa vào (Gate): Điểm cuối nơi nhựa chảy vào khoang khuôn, có nhiều loại như cửa điểm, cửa cạnh, cửa quạt, v.v.
• Lỗ thoát khí (Vents): Cho phép khí thoát ra ngoài trong quá trình ép để tránh bọt khí hoặc lỗi sản phẩm.

2. Phụ kiện và linh kiện hỗ trợ

• Vít định vị (Locating Rings): Định vị khuôn chính xác trên máy ép nhựa.
• Vòng đệm nhiệt (Insulation Plates): Cách nhiệt giữa khuôn và máy ép để giảm thất thoát nhiệt.
• Bộ gia nhiệt (Heater Bands/Cartridge Heaters): Dùng để làm nóng khuôn hoặc duy trì nhiệt độ ổn định.
• Cảm biến nhiệt độ (Thermocouples): Đo và kiểm soát nhiệt độ khuôn.
• Bộ điều khiển nhiệt độ (Temperature Controllers): Quản lý nhiệt độ của khuôn và hệ thống làm nóng.
• Bạc lót (Sleeves): Bảo vệ hoặc hỗ trợ chuyển động của các chốt đẩy.
• Lò xo (Springs): Dùng trong cơ cấu đẩy hoặc cơ cấu khác để hỗ trợ chuyển động.
• Vít và bu-lông đặc biệt: Dùng để lắp ráp và cố định các bộ phận khuôn.
• Chèn khuôn (Inserts): Các chi tiết thép hoặc hợp kim được chèn vào khuôn để tạo các đặc điểm phức tạp trên sản phẩm.

3. Vật liệu chế tạo linh kiện khuôn

• Thép khuôn: Thường sử dụng các loại thép như SKD61, P20, NAK80, S136, S50C … để đảm bảo độ bền và khả năng chống mài mòn.
• Hợp kim nhôm: Dùng cho khuôn mẫu thử hoặc sản xuất số lượng nhỏ vì dễ gia công và chi phí thấp hơn.
• Hợp kim đồng (Beryllium Copper): Dùng trong các bộ phận cần truyền nhiệt tốt, như kênh làm mát hoặc chèn khuôn.

4. Phụ kiện bổ sung

• Bộ phận tháo khuôn (Mold Release Agents): Hóa chất hoặc chất bôi trơn để dễ dàng tháo sản phẩm khỏi khuôn.
• Hệ thống thủy lực hoặc khí nén (Hydraulic/Pneumatic Cylinders): Dùng cho các khuôn phức tạp có cơ cấu chuyển động.
• Van điều tiết (Hot Runner Valves): Dùng trong hệ thống kênh dẫn nóng (hot runner) để kiểm soát dòng nhựa.
• Bộ phận làm sạch khuôn (Mold Cleaning Tools): Dùng để bảo trì và vệ sinh khuôn.

5. Hệ thống kênh dẫn nóng (Hot Runner System)

• Đầu phun (Nozzles): Đưa nhựa nóng chảy vào khuôn.
• Manifold: Phân phối nhựa đến các cửa vào.
• Van cổng (Valve Gates): Điều chỉnh dòng nhựa chính xác hơn trong hệ thống kênh nóng.

6. Phụ kiện bảo trì và sửa chữa

• Dụng cụ đánh bóng (Polishing Tools): Để làm mịn bề mặt khuôn.
• Máy đo (Gauges): Kiểm tra kích thước và độ chính xác của khuôn.
• Dầu bôi trơn (Lubricants): Dùng cho các bộ phận chuyển động như chốt đẩy hoặc bạc dẫn hướng.

Lưu ý:

• Tùy thuộc vào sản phẩm và quy trình, các linh kiện/phụ kiện có thể được tùy chỉnh hoặc lựa chọn khác nhau. Ví dụ, khuôn cho sản phẩm phức tạp có thể yêu cầu thêm các cơ cấu trượt (slides) hoặc chèn khuôn đặc biệt.
• Chất lượng linh kiện ảnh hưởng lớn đến độ bền của khuôn và chất lượng sản phẩm, do đó nên chọn các nhà cung cấp uy tín như Misumi, Punch hoặc Progressive Components.
